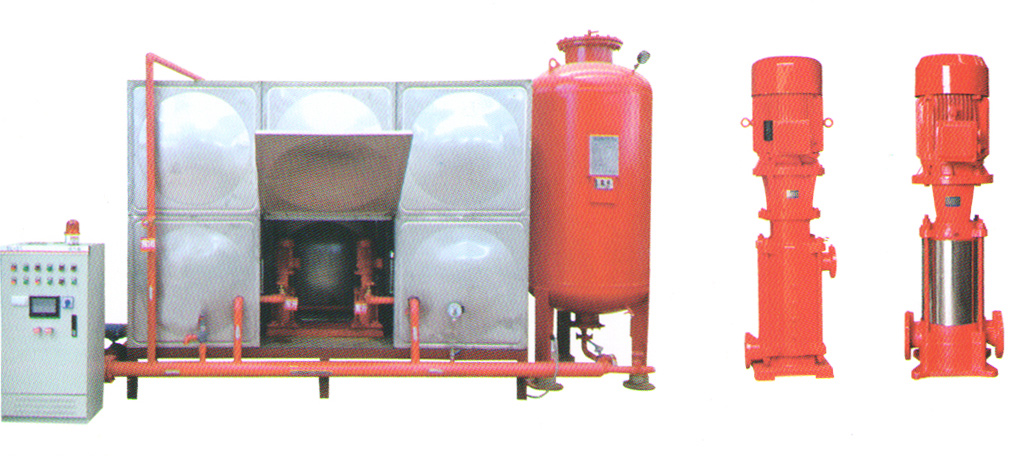

消防增压、稳压给水设备

消防自动稳压给水设备

a、W2/0.45-DHXBF-XBYT/Q型消防水泵自动稳压供水设备巡检控制是我公司近年来研制开发的新型电控产品.本产品主要用于企事业单位消防系统消防稳压水泵的日常巡回检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵的自动巡回检测，通过自动巡检，使消防水泵长期保持在可靠的运行状态。

b、设备名称：消防增压稳压合用给水设备

c、规格型号：W□/□-DHXBF-XBYT/Q

d、型号组成及内容：W□/□(□}-DHXBF 消防巡检（自动，手动）巡检最大回路数(1个)巡检水泵的最大功率(34.4KW}

e、使用环境：环境温度：-10—+40°C     环境湿度：0~9%且无结露    环境中不含腐蚀、油性、灰尘及可燃性气体     通风良好、避免阳光直接照射。



产品概述

a.      WZ2/0.45(4/10)-DHXBF型消防水泵自动稳压供水设备巡检控制是我公司近年来研制开发的新型电控产品.本产品主要 用于企事业单位消防系统消防稳压水泵的日常巡回检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵的自动巡回检测，通过自动巡检，使消防水泵长期保持在可靠的运行状态。

b.      设备名称：消防增压稳压合用给水设备

c.规格型号：WZ2/0.45(4/10)-DHXBF

d.      型号组成及内容：

WZ2/0.45(4/10)-DHXBF  消防巡检（自动、手动）     巡检最大回路数(1个)   巡检水泵的最大功率(34.4KW)

e.      使用环境：

环境温度：-10~+40°C 环境湿度：0~9%且无结露 环境中不含腐蚀、油性、灰尘及可燃性气体

通风良好.避免阳光直接照射。

结构特征与工作原理

a、本巡检柜主要由电源自动断路器，双电源自动切换开关、交流接触器、可编程序控制器、小型继电器、触摸屏等电器元件组成，变频调速器输出频率设定为10周低频频率，接触屏用来设定消防水泵的巡检周期和时间，在可编程序控制器的控制下，变频调速器经交流接触器分别对被检测的消防水泵低频供电，使消防水泵按设定的周期低速运行，达到巡回检测的目的。 当火警发生时，可编程序控制器接到消防命令，巡检柜自动瞬间停止工作，同时发出信号，启动消防配电柜给消防水泵供电， $王见灭;火的功能。

b、巡检柜面板设有触摸屏，巡检信号灯，手动/自动选择开关、电笛解除按钮和紧急停止按钮，正常情况下手动/自动选择 开关设置在自动位置，巡检柜按触摸屏设定的周期和时间运行；也可以在手动状态下分别巡检单台水泵。

c、巡检设备具有过电流、过电压、欠电压、缺相等保护功能，并设有过流故障信号灯，发生故障时巡检柜发出声光报警信号，触摸屏显示具体故障水泵的位置，配有报替警示灯等设备。

d、巡检柜采用小型触摸屏进行数据设定，通过界面显示巡检运行参数，操作采用中文菜单并具有数据记忆功能，完成对故 障时的瞬态参数记忆。

技术特性

a、额定电压：3相380V

b、额定电流：AC250A

c、巡检最大功率：单台水泵160KW

d、巡检回路：最多10回路(特殊要求可以定制）

e、巡检周期：24小时，单泵巡检时间：10分钟(巡检周期和时间可根据需要设置)

尺寸、重量

a、外形尺寸：单柜1800x800x400

b、重量：不大于600KG
